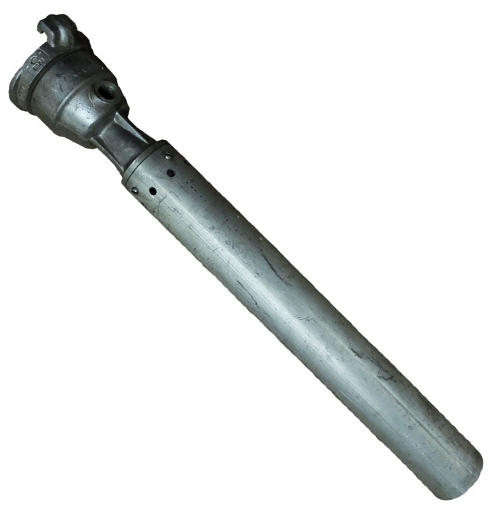

Ствол воздушно-пенный эжектирующий (СВПЭ): Ручной пожарный ствол с эжектирующим устройством, предназначенный для формирования и направления струй воздушно-механической пены низкой кратности.
Ствол СВПЭ состоит из корпуса 8, с одной стороны которого навернута цапковая соединительная головка 7 для присоединения ствола к рукавной напорной линии соответствующего диаметра, а с другой – на винтах присоединена труба 5, изготовленная из алюминиевого сплава и предназначенная для формирования воздушно-механической пены и направления ее на очаг пожара. В корпусе ствола имеются три камеры: приемная 6, вакуумная 3 и выходная 4. На вакуумной камере расположен ниппель 2 диаметром 16 мм для присоединения шланга 1, имеющего длину 1,5 м, через который всасывается пенообразователь. При рабочем давлении воды 0,6 МПа создается разрежение в камере корпуса ствола не менее 600 мм рт. ст. (0,08 МПа).
Принцип образования пены в стволе СВПЭ отличается от СВП тем, что в приемную камеру поступает не пенообразующий раствор, а вода, которая, проходя по центральному отверстию, создает разрежение в вакуумной камере. Через ниппель в вакуумную камеру по шлангу из ранцевого бочка или другой емкости подсасывается пенообразователь.
Технические характеристики:
- Рабочее давление - 0,6 Мпа
- Расход воды - 4 л
- Производительность по пене - 2 м3/мин
- Расход пенообразователя ПО-6К ТУ 38 10740-82 к расходу воды, %, 4-5 л/с
- Кратность пены на выходе их ствола - 8
- Дальность воздушно-пенной струи при давлении перед стволом 0,6 МПа - 15 м
- Условный проход - 50 мм
- Длина без всасывающего рукава - 574 мм
- Масса - 2,3 кг
