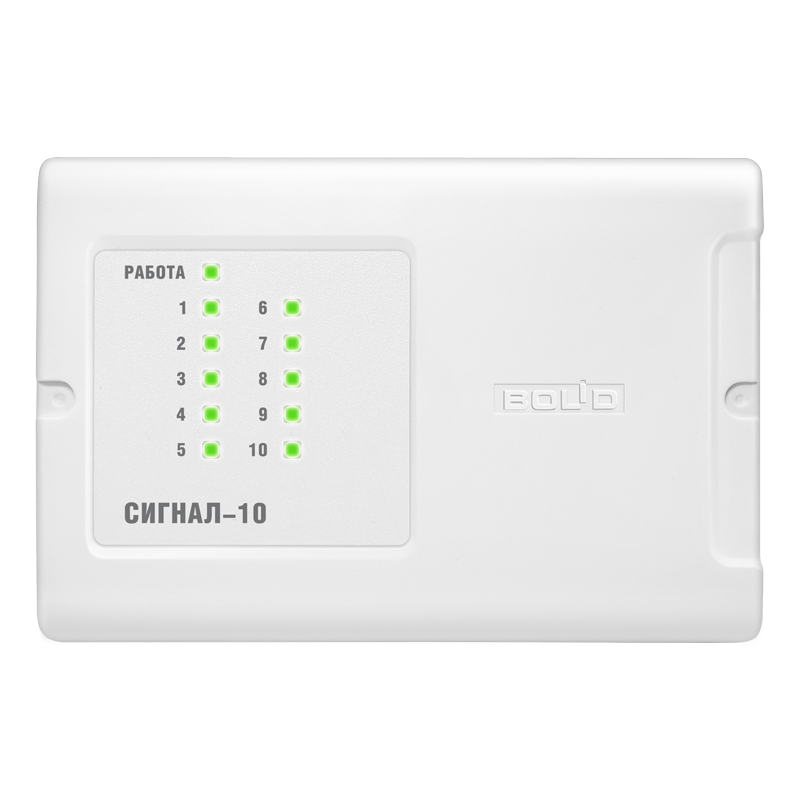

ППКОП Сигнал-10

ППКОП Сигнал-10
ППКОП Сигнал-10
Заказать
Артикул:
Заказать
Актуальные цены уточняйте у менеджеров

Блок приёмно-контрольный охранно-пожарный "Сигнал-10" предназначен для совместного использования с сетевым контроллером (пультом контроля и управления "С2000М" либо компьютером с установленным ПО АРМ "Орион") в качестве совмещённого приёмно-контрольного прибора и прибора управления в составе комплексов технических средств:
охранной и тревожной сигнализации;
пожарной сигнализации и автоматики.
В автономном режиме блок представляет собой приемно-контрольный охранный прибор.

В автономном режиме "Сигнал-10" представляет собой однокомпонентный приемно-контрольный охранный прибор и выполняет следующие функции:
• контролирует неадресные шлейфы сигнализации:
тип 4: охранный
тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя
тип 6: технологический
тип 7: охранный входной
тип 11: тревожный
тип 12: программируемый технологический
тип 14: пожарный адресно-пороговый
тип 16: пожарный ручной
• управляет 2-мя релейными выходами без контроля подключаемых цепей
• управляет 2-мя ключевыми транзисторными выходами с контролем подключаемых цепей
• отображает состояние шлейфов сигнализации и сообщения о неисправности на 11 встроенных индикаторах
• поддерживает процедуру взятия/снятия шлейфов сигнализации с помощью электронных идентификаторов (ключей и карточек) через подключаемый внешний считыватель
• позволяет одновременно управлять группой своих шлейфов сигнализации
• позволяет сохранять в энергонезависимой памяти до 85 электронных идентификаторов и их полномочия по управления шлейфами сигнализации
• питается от одного или двух независимых внешних источников питания постоянного тока
• имеет датчик вскрытия корпуса
В составе системы ИСО «Орион», совместно с сетевым контроллером (пультом контроля и управления «С2000М» либо компьютером с установленным ПО АРМ «Орион»), блок представляет собой совмещённый приёмно-контрольного прибор и прибор управления.
Дополнительно к функциям в автономном режиме блок выполняет следующие функции:
• контролирует пожарные неадресные шлейфы сигнализации:
тип 1: пожарный дымовой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС);
тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей);
тип 3: пожарный тепловой двухпороговый;
тип 16: пожарный ручной
• контролирует пожарный адресно-пороговый шлейф сигнализации
тип 14 с извещателями "ДИП-34ПА", "С2000-ИП-ПА", "ИПР 513-3ПА"
• передает в ИСО «Орион» сообщения о событиях: состоянии шлейфов, попытках взятия шлейфов на охрану (снятия с охраны), аварийном режиме, неисправностях шлейфов, релейных выходов, питания и т.д.
• поддерживает централизованное управление своими выходами по событиям в ИСО «Орион»: тревогах в разделах охраны, разрешении/запрещении прохода в точках доступа и т.д.
• поддерживает процедуру взятия/снятия своих шлейфов сигнализации с помощью электронных идентификаторов (ключей и карточек) через любой считыватель в системе
• поддерживает процедуру взятия/снятия своих шлейфов сигнализации с помощью системных кнопочных клавиатур и с сетевого контроллера
• передает текущие значения сопротивлений шлейфов сигнализации с подключенными извещателями и сигнализаторами по запросу сетевого контроллера;
• имеет в энергонезависимой памяти буфер на 512 событий. В буфер сохраняются сообщения, которые не могут быть переданы сетевому контроллеру при отсутствии связи

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
• Проводные шлейфы сигнализации (ШС) 10 входов
• Макс. сопротивление проводов ШС без учета оконечного сопротивления
1 кОм для охранных ШС
100 Ом для пожарных ШС
• Макс. сопротивление проводов адресных ШС 50 Ом
• Мин. сопротивление утечки между проводами ШС или каждым проводом и "землёй"
20 кОм для охранных ШС
50 кОм для пожарных ШС
• Подключаемые к ШС устройства
o Неадресные охранные и пожарные извещатели с релейным выходом - Без ограничений
o Адресные пороговые пожарные извещатели "ДИП-34ПА", "С2000-ИП-ПА", "ИПР513-3ПА" - до 10 в одном ШС
o Неадресные охранные извещатели, питающиеся от ШС - общий ток потребления извещателей по одному ШС - до 3 мА
o Неадресные пожарные извещатели, питающиеся от ШС:
общий ток потребления извещателей по одному ШС типа 1 - до 3 мА
общий ток потребления извещателей по одному ШС типа 2 - до 1,2 мА
• Контакторы и сигнализаторы с нормально-замкнутыми или нормально-разомкнутыми контактами без ограничений
• Контролируемые цепи технологических установок по 1 цепи к ШС типа 12, до 4 программируемых пороговых уровней контроля на 1 технологическую цепь
• Напряжение на каждом входе ШС 19 В ÷22 В при установленном оконечном резисторе 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА, 27 ± 0,5 В при обрыве ШС
• Ограничение тока в короткозамкнутом ШС 26,5 мА
• Световая индикация тревог и неисправностей 1 индикатор состояния прибора и 10 индикаторов состояния каждого из ШС
• Встроенный звуковой сигнализатор не менее 50 дБА на расстоянии 1 м
• Датчик вскрытия корпуса микропереключатель
• Энергонезависимый буфер событий 512 сообщений
• Интерфейс RS-485, протокол Орион
• Скорость передачи 9600 бит/с
• Тип передачи полудуплекс
• Питание блока от внешнего источника постоянного тока номинальным напряжением от 12 до 24 В
• Диапазон напряжения питания от 10,2 В до 28,4 В постоянного тока
• Потребляемый ток 220 – 410 мА при напряжении питания 12 В, 110 – 200 мА при напряжении питания 24 В
• Готовность к работе после включения питания не более 3 с (при условии наличия стабильного напряжения выше 11 В на клеммах хотя бы одного ввода питания прибора)
• Внешний считыватель ЭИ 1 вход
• Интерфейс подключаемых считывателей Dallas Touch Memory, iButton
• Светодиоды: Управление двумя светодиодами считывателя (красным и зеленым) в соответствии с логическими уровнями "+5В КМОП", с ограничением тока при прямом подключении светодиодов на уровне 10 мА
• Объем памяти ЭИ пользователей до 85
• Выходы 4шт.
• Оптореле 2 шт.: 170 В/0,1А (постоянное); 130 В/0,1А (переменное)
• Ключи (транзисторные) 2 шт.: 28 В, 1 А с контролем цепей подключения нагрузки на обрыв и короткое замыкание (ток контроля 3 мА) Примечание – На выходы коммутируется напряжение питания блока. При нагрузке на выход, близкой к максимальной, рекомендуется питать блок от источника напряжением 24В
• Защита от перегрузки по току самовосстанавливающиеся предохранители
• Рабочий диапазон температур от -30 до +50 °C
• Относительная влажность до 98% при +25 °C
• Степень защиты корпуса IР40
• Габаритные размеры 156х107х39 мм
• Вес блока не более 0,3 кг
• Средний срок службы 10 лет
• Программирование блока программа UProg.exe
• Подключение к ПК через интерфейс RS-485 с помощью преобразователя интерфейсов
• Тип монтажа настенный навесной или на DIN-рейку

Внимание! Характеристики и внешний вид товара могут отличаться от описанных на сайте. Уточняйте технические характеристики, внешний вид товаров у менеджеров
